今天濟南鉑鑒試驗機廠家和您分享的文章是線材扭轉試驗機操作與使用。

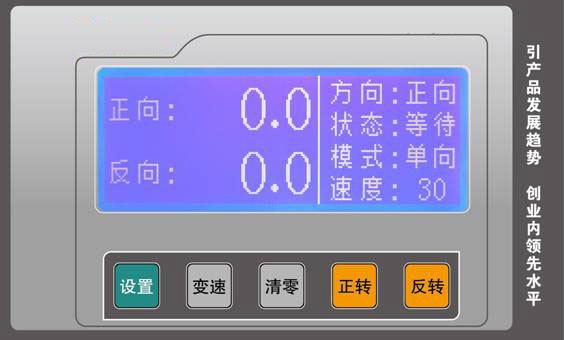

1、線材扭轉試驗機顯示界面

 開機自動進入實驗界面，液晶屏左側顯示已記錄的正、反轉轉數，右側顯示運行信息，具體內容如下：

（1）  方向：當機器運行時指運行的方向，當機器停止時指上次運行的方向。

（2）  狀態：機器狀態有三種分別為等待、運行、斷裂。當機器運行時，狀態為運行，如果試樣被扭斷，機器會自動停止，蜂鳴提示，并且顯示斷裂。當狀態為斷裂時，機器將不接受任何操作指令。

（3）  模式：鉑鑒本機有兩種模式可選，單向和雙向。單向模式又分為單向停止和單向不停止，雙向模式為雙向停止。模式的選擇是根據正反轉轉數的設置而定的，具體如下表所示。

（4）  速度：速度為分檔設計，檔位數和速度大小因機型有所不同。在試驗界面按“變速”鍵速度會逐檔增加，依次循環。-1型速度依次為30、60、90、120、180、300轉/分；試驗速度可根據圖表5.2、5.3進行設置。

表1

※單向試驗時的速度應按GB/T 239.1-2012金屬材料 線材 第1部分：?jiǎn)蜗蚺まD(zhuǎn)試驗方法規定選?。?

                                                               表2

※雙向試驗時的速度應按GB/T 239.2-2012金屬材料 線材 第2部分：雙向扭轉試驗方法規定選取：

    試樣固緊于鉑鑒試驗機夾頭后，以不大于1轉/秒（當線材致敬≥5mm時，以0.5轉/秒）的恒定速度旋轉可轉動夾頭，用相關標準規定的轉數一個方向轉動后，再以相同的轉速向相反方向轉動到規定次數或斷裂，一轉為360°。

2、線材扭轉試驗機按鍵操作

操作按鍵依次為設置、變速、清零、正轉、反轉，在試驗界面，運行狀態下，按任意鍵機器停機。其他內容具體如下：

（1）設置：在試驗界面，停機狀態，按該鍵系統進入轉數設置界面，也就是試驗?zāi)Ｊ皆O(shè)置（參照?qǐng)D表5.4）；在轉數設置界面，按該鍵返回試驗界面。

（2）變速：在試驗界面，停機狀態，按該鍵速度逐檔增加，依次循環；在轉數設置界面，按該鍵左移一位。

（3）清零：在試驗界面，在停機狀態，按該鍵記錄的正、反轉轉數會清零；在轉數設置界面，按該鍵上移或數值增加。

（4）正轉：在試驗界面，在停機狀態，按該鍵會按照設置的模式運行；在轉數設置界面，按該鍵下移或數值減小。

（5）反轉：在試驗界面，在停機狀態，按該鍵會按照設置的模式運行；在轉數設置界面，按該鍵為修改或確定。

3、線材扭轉試驗機實驗步驟

（1）選擇試樣和夾塊，并將其固定在夾頭上。

（2）根據第四章所講的標準，選擇砝碼施加拉緊力。此步驟需要注意接近開關的位置，以保證運行前狀態顯示等待，斷裂后顯示斷裂。

（3）根據圖表1，設置好工作模式及轉數。

（4）根據圖表2，選擇合適的速度。

（5）進入鉑鑒試驗機實驗界面，根據需要按“正轉”或“反轉”開始試驗。
